可(kě)实现复杂形状，同时大幅减少原材料损失的新(xīn)提案
这是一种新(xīn)的成型方法，通过将浆状原料倒入模具(jù)中(zhōng)，随产(chǎn)品形状固化并成型，从而实现近净形状，扩大了陶瓷的可(kě)能(néng)性。其特性与使用(yòng)CIP成型制造的产(chǎn)品相同或更好。
特長(cháng)
- 可(kě)成型不规则形状产(chǎn)品及复杂形状产(chǎn)品传统切割和磨削工(gōng)艺无法实现的形状
- 近净形成型大幅减少原材料损失且无需加工(gōng) <与cip成型相比较>
- 可(kě)对应小(xiǎo)批量供货通过使用(yòng)廉价模具(jù)降低初期成本<与注射成型和冲压成型相比较>
形状示例
材料：氧化锆（ZO206N） 尺寸：Φ50 mm
材料：氮化硅（SN240O） 尺寸：Φ50 mm
※关于可(kě)对应的尺寸，请咨询我们。
制造工(gōng)序
以往的工(gōng)序
CIP成形
＋切削加工(gōng)
原料混合
成型
切削
烧制
精(jīng)加工(gōng)

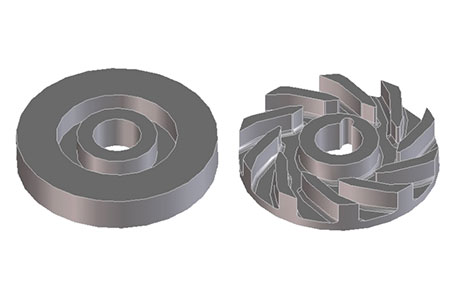

造粒

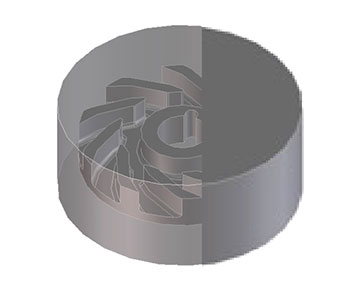

圆柱状的块状成型

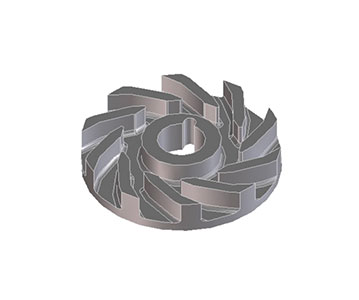

削成形状
烧制后，精(jīng)加工(gōng)
新(xīn)工(gōng)序
F-Molding
原料混合
成型
烧制
精(jīng)加工(gōng)
浆料制造

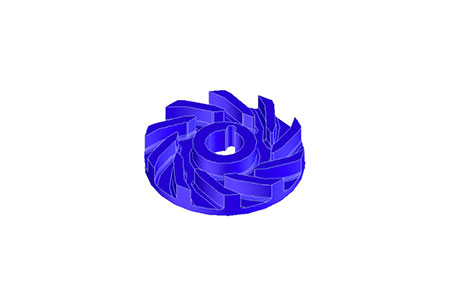

开模
成形成接近成品的形状
- 没有(yǒu)切削工(gōng)序
- ・削减原料损耗
・缩短加工(gōng)时间
烧制后，精(jīng)加工(gōng)
材料阵容
| 材质(zhì) 材质(zhì)编号 |
氧化锆 | 堇青石 | 氮化硅 | ||||
|---|---|---|---|---|---|---|---|
| ZO206N | CO220O | CO720O | SN240O | ||||
| 呈色 | - | 白色 | 灰色 | 灰色 | 黒色 | ||
| 密度 | g/cm3 | 6.0 | 2.50 | 2.54 | 3.3 | ||
| 机械性能(néng) | 维氏硬度 HV9.807N | GPa | 12.0 | 8.0 | 8.5 | 14.0 | |
| 3点弯曲强度 | MPa | 1,100 | 190 | 200 | 1,020 | ||
| 杨氏模量 | GPa | 210 | 140 | 145 | 300 | ||
| 泊松比 | - | 0.32 | 0.31 | 0.31 | 0.28 | ||
| 破坏韧性（SEP8） | MPa・m1/2 | 6 | 1-1.5 | 1-1.5 | 7 | ||
| 热性能(néng) | 平均 線(xiàn)膨胀率 |
40-400℃ | × 10-6/K | 10.4 | (※) 1.5 | (※) 1.5 | 2.8 |
| 40-800℃ | 10.8 | (※) 2.1 | (※) 2.1 | 3.3 | |||
| 导热率 | 20℃ | W/ （m・K） | 3 | 4 | 4 | 27 | |
| 比热容量 | J/ （g・K） | 0.44 | 0.71 | 0.74 | 0.65 | ||
| 耐热冲击温度差 （比较方法：水中(zhōng)投下） |
℃ | 300 | 450 | 400 | 800 | ||
※<|0.05|(23℃)、<|0.02|(22℃)
表中(zhōng)未记载的陶瓷材料也在开发中(zhōng)，是否适用(yòng)请咨询
本页(yè)记载的数值全部是公(gōng)司内部测定的代表值，不是产(chǎn)品规格的保证值。
